├電動のドリル、インパクト・ドリル、インパクト・ハンマーなどの軸（シャンク）の形式・形状の解説
１、ストレートシャンク
先端から軸まで同じ径なのが、ストレートシャンク。軸の形状は丸形。ストレートシャンクはチャック式で使う。チャックには10㎜チャックと13㎜チャックの２種類ある。先端の刃の径とシャンクの太さが一緒のストレートシャンクには１３㎜まで。それ以上のストレートシャンクはない。ストレートシャンクでドリルの刃が13㎜以上はノス型シャンクと呼ばれ軸は13㎜であり、刃とシャンクの間が段差になっている。

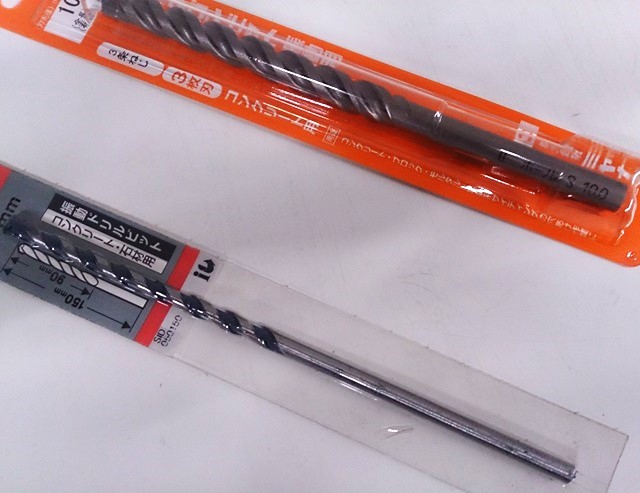

写真はチャック式ドリルに用いられる細軸のストレートシャンク。

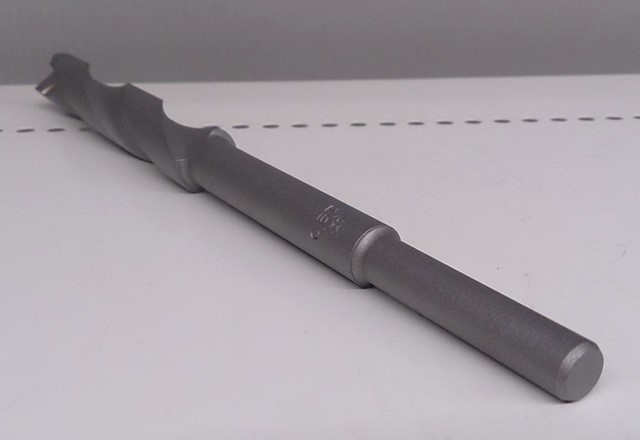

写真はドリルの歯が13㎜以上でシャンク部分は13㎜になっている段差付き形状のノス型シャンク。
２、六角軸シャンク（軸の太さに対応して幾つかのタイプがある）
軸の形状の一部が六角になっているのが六角軸シャンク。軸の太さに対応して幾つかのタイプがある。小さい順に6.35㎜、13㎜、17㎜、21㎜、30㎜。
6.35㎜軸はインパクトドライバー用。13㎜軸はハンマドリル用。17㎜以上の六角軸シャンクは回転の無い打ち込み式、つまりハンマーのに使われる。

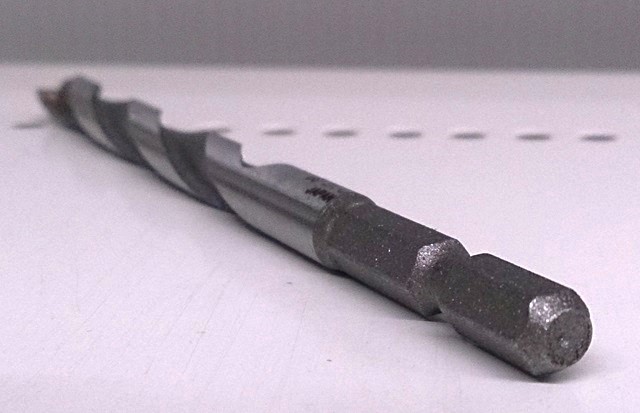

写真は6.35㎜軸はインパクトドライバー用。

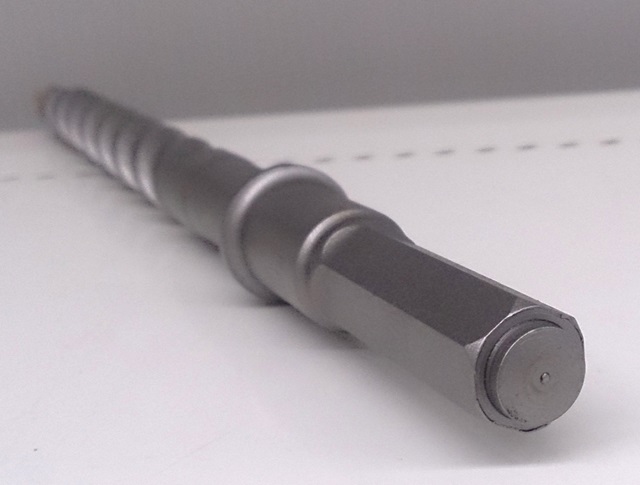

写真は回転力を備えた13㎜軸のハンマドリル用。

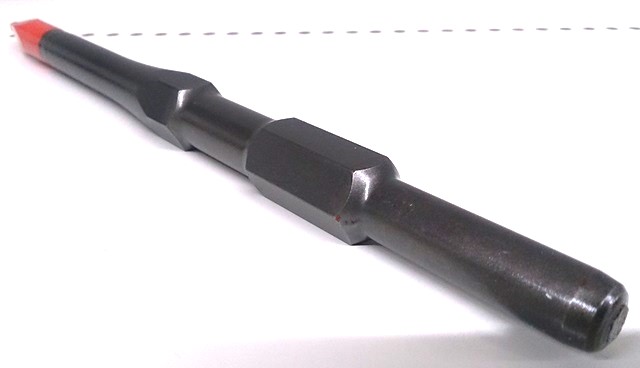

写真は17㎜以上の六角軸シャンクは回転の無い打ち込み式、つまりハンマーのに使われる。
３、ドリル・ビット・レール形式のSDS Plus と SDS max
ａ、SDS plus
SDS plus には 4 つのレールがあり、SDS max には 5 つのレールがある。SDSプラス・シャンクは10mm、長さは110mmから1500mm だが、SDS max は18mm。SDSmaxはロッキングボールレール付きなのでSDS plusより安定している。
ｂ、SDS max
SDSmaxは、SDSplusリルタイプの改良型。SDSドリルのタイプには大きなロータリー・ハンマーにも同様のシステムがあるが、SDS-Maxと呼ばれる、より大きなロータリー・ハンマーがある。SDSマックス・ドリル・ビットは、大きな石での作業の操作性が高い。一般的には5kg 以上の重いロータリー・ハンマーは、SDS max 方式を採用している。

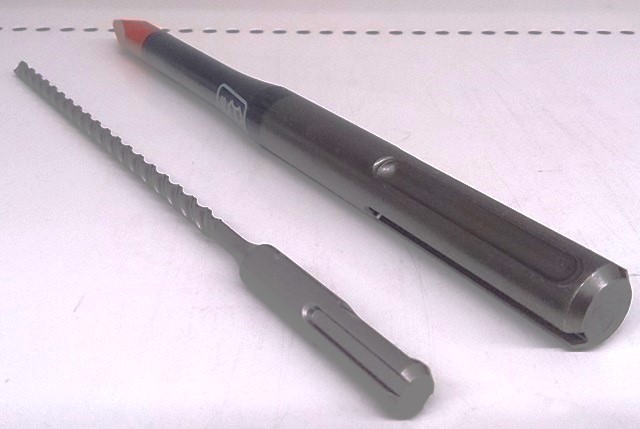

写真は回転式の打ち込み方式のロータリー・ハンマーに用いられているドリル・ビット・レール形式のシャンクでSDSmax方式。

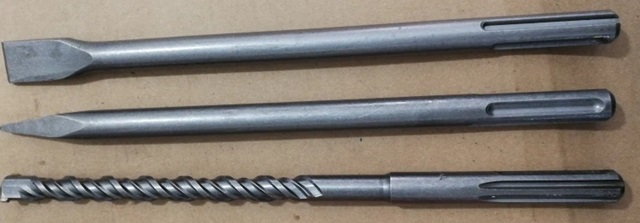

写真はドライブ・ビット方式における三つの車軸で一番下がSDX・マックス、その上がSDX・プラス、一番上はSDX・プラス。
図はドライブ・ビット方式における三つの車軸の説明。
├
├
├電動のインパクト・ドリル、インパクト・ハンマーなどの軸（シャンク）におけるSDS プラスと SDS マックスの形式・形状の解説
SDS プラスと SDS マックス
コンクリート、石、レンガなどを掘削するときにハンマーで叩（たた）くことが良く行われる。このときに従来のハンマードリルより効果的な打撃力を持つ SDSビットを使用することが多い。SDS Plus と SDS Max の軸（シャンク）形状のハンマー ドリルがある。
SDS Plus と SDS max の違いはドリル・ビットのレール形状。SDS plus はレールが４つ、SDS maxはレールが５つ。
SDSプラスの軸（シャンク）は10mm、長さは 110mmから1,5000mm。SDS maxの軸（シャンク）は18mm。SDS maxはロッキングボールレール付きなのでSDS plusより安定している。
SDS-Plusビットにはシャンクに４つの溝がある。４つの溝は２つの開いた溝と２つの閉じた溝で構成されている。溝にはロッキングボールが取り付けられている。これらの溝はチャックにしっかりとロックされる。
SDS maxは、SDS plusドリルタイプの改良型。一般的に質量が５kg 以上のロータリー ハンマーはSDS max方式の軸（シャンク）を使用していることが多い。

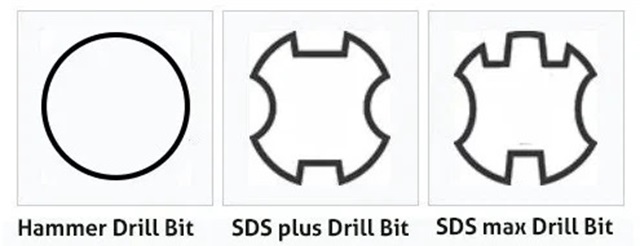

図はハンマー・ドリル・ビットの三種形状。記されているように三つの形状がある。
図はハンマー・ドリル・ビットの溝の形状で上の二つはSDSプラス、下はSDSマックス。

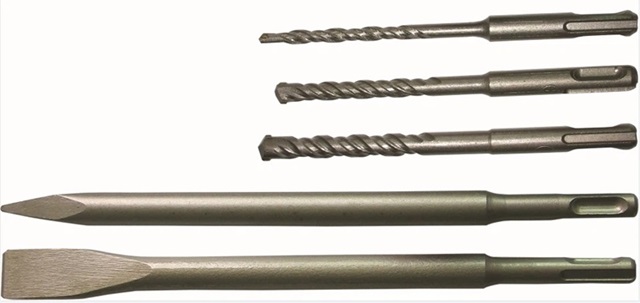

写真はいずれもSDS[プラスの溝が刻まれたドリル、ほか。
├
